Sicherheits- und Gesundheitsschutzkennzeichnung in Arbeitstätten (nach ASR 1.3)

Optische Vorgaben für Sicherheitsschilder (Brandschutzschilder, Fluchtwegschilder, Warnzeichen, Verbotszeichen ...)

Brandschutzschilder, Rettungsschilder, Fluchtwegschilder, Warnschilder
u. s. w. dürfen nicht frei entworfen werden. Wie genau die Schilder zur Sicherheits- und Gesundheitsschutzkennzeichnung auszusehen haben, ist in der ASR 1.3 festgelegt.

Die Sicherheits- und Gesundheitsschutzkennzeichnungen sind einzusetzen, falls die Risiken für Sicherheit und Gesundheit anders nicht zu vermeiden oder ausreichend zu minimieren sind.

Wir von SCEL-SYSTEMS Sicherheitstechnik erläutern hier die wichtigsten Punkte (je nach Kategorie der Zeichen), die bei der optischen Gestaltung der Schilder zu erfüllen sind. Sie finden dazu unten stehend eine Grafik, aus welcher Sie die gestalterischen Merkmale ersehen können.

Kategorien der Zeichen für Sicherheit und Gesundheitsschutz

Sicherheitszeichen

ist ein Zeichen, das durch Kombination von geometrischer Form und Farbe sowie graphischem Symbol eine bestimmte Sicherheits- und Gesundheitsschutzaussage ermöglicht.

Verbotszeichen

ist ein Sicherheitszeichen, das ein Verhalten, durch das eine Gefahr entstehen kann, untersagt.

Warnzeichen

ist ein Sicherheitszeichen, das vor einem Risiko oder einer Gefahr warnt.

Gebotszeichen

ist ein Sicherheitszeichen, das ein bestimmtes Verhalten vorschreibt.

Rettungszeichen

ist ein Sicherheitszeichen, das den Flucht- und Rettungsweg oder Notausgang, den Weg zu einer Erste-Hilfe-Einrichtung oder diese Einrichtung selbst kennzeichnet.

Brandschutzzeichen

ist ein Sicherheitszeichen, das Standorte von Feuermelde- und Feuerlöscheinrichtungen wie folgt kennzeichnet:

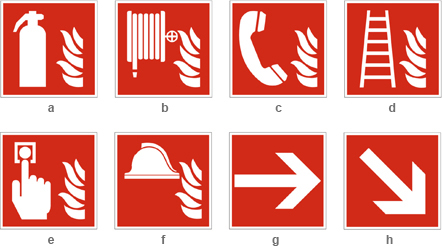

Bedeutungen der oben aufgeführten Schilder für den Brandschutz:

a) Feuerlöscher, b) Löschschlauch c) Brandmeldetelefon, d) Feuerleiter,
e) Brandmelder, f) Mittel und Geräte zur Brandbekämpfung, g) Zusatzzeichen Richtungspfeil, h) Zusatzzeichen Richtungspfeil

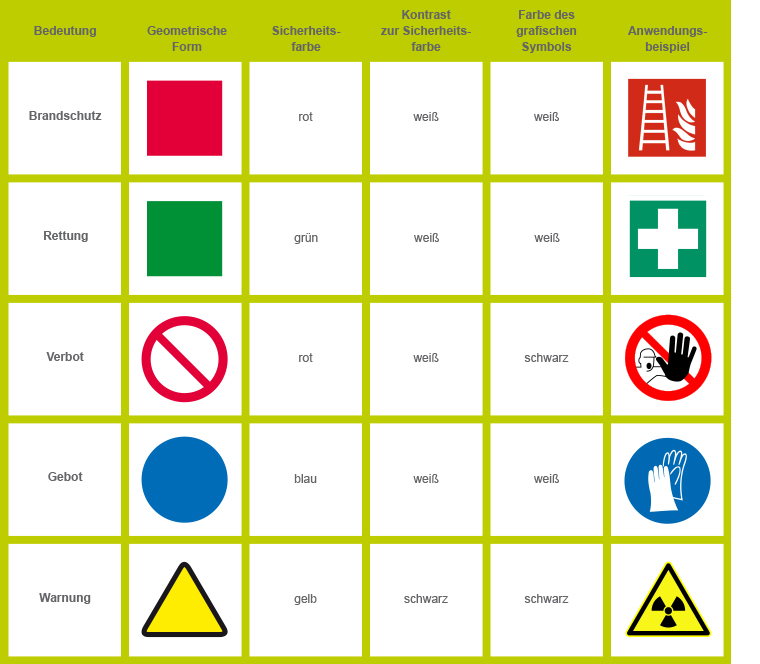

Farb- und Formencode für Sicherheits- und Gesundheitsschutzschilder:

In der unten stehenden Grafik werden die Gestaltungsvorschriften aufgeführt, die eine Sicherheits- und Gesundheitsschutzaussage (Sicherheitsaussage) ermöglicht.

Farbschema zur klaren Zuordnung der Brandschutzschilder
